SDS7304A H12
3GHz; 12-bit; 4 channels; 20 GSa/s; 500Mpts memory depth; 1,000,000 wfm/s waveform capture rate; 32 Mpts FFT; Eye/Jitter Analysis(opt.); Compliance Test(opt.); 15.6'' touch screen
Article no.
SDS7304A H12
- Canaux
- 4
- Bandwidth
- 3000 MHz
- Taux d'échantillonnage/Canaux
- 10000 MS/s
- Profondité de la mémoire
- 500 Mpts
CHF 19'930.28
incl. 8.1% VAT · CHF 18'436.89 excl. VAT
- Calibration & repair at our lab in Biel/Bienne
- Expert advice: +41 (0)31 312 48 48
Overview
Description
- 4 canaux
- 3000 MHz Bandwidth
- Taux d'échantillonnage de 10 000 MS/s
- 500 Mpts de profondeur de mémoire
- Résolution verticale de 12 bits

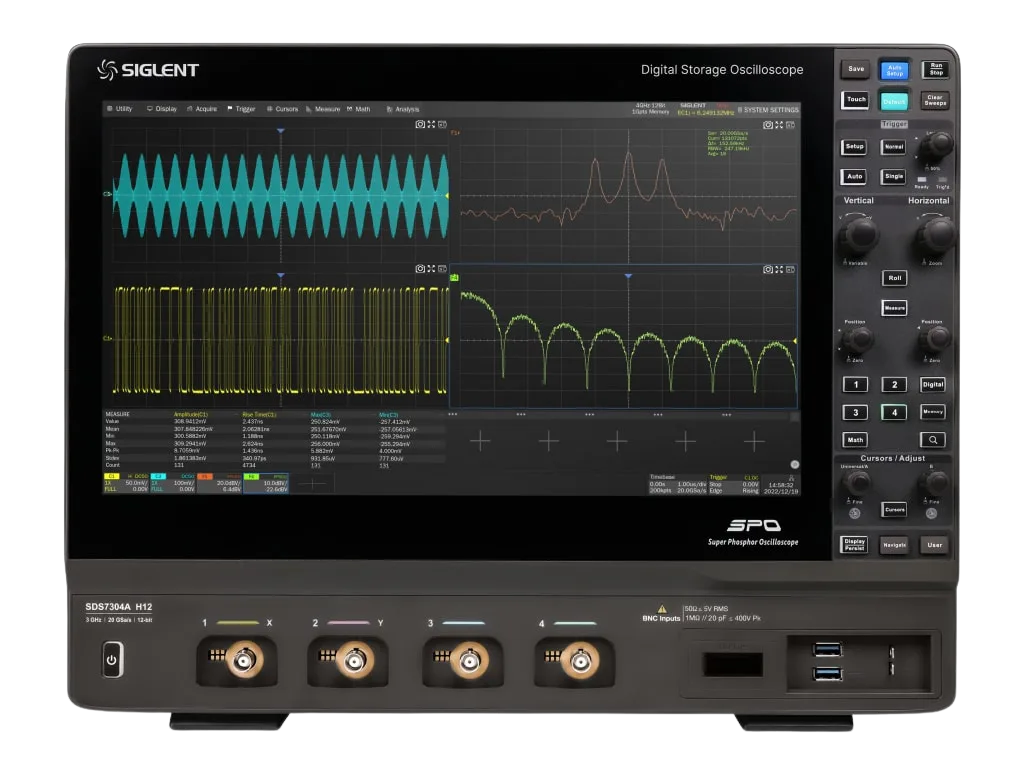

Le Siglent SDS7304A H12 dispose d'une bande passante de 3 GHz et offre une résolution verticale de 12 bits sur ses 4 canaux. Il supporte un taux d'échantillonnage maximum de 20 GSa/s et offre une profondeur de mémoire de 500 Mpts, permettant une capture de données étendue pour une analyse détaillée. L'appareil peut capturer des formes d'onde à un taux de 1 000 000 wfm/s, ce qui facilite l'acquisition rapide de données. Il comprend un écran tactile de 15,6 pouces pour l'interaction avec l'utilisateur et prend en charge une FFT de 32 Mpts pour l'analyse du domaine fréquentiel. Les fonctions optionnelles incluent l'analyse Eye/Jitter et le test de conformité. L'oscilloscope est conçu pour gérer un taux d'échantillonnage par canal de 10 000 MS/s et dispose d'une profondeur de mémoire de 500 Mpts, garantissant une capture et un traitement des signaux en haute résolution.
Video
SDS7304A H12
Technical data
Specifications
7- Canaux
- 4
- Bandwidth
- 3000 MHz
- Taux d'échantillonnage/Canaux
- 10000 MS/s
- Profondité de la mémoire
- 500 Mpts
- Résolution verticale
- 12 bits
- Chaînes numériques
- Opt
- Écran tactile
- Oui
Presentation
Product presentation
PDFDocuments
